ソフトウェアiSCSIイニシエーターアダプタの作成・設定方法。VMware



VMwareでソフトウェアiSCSIイニシエーターアダプタの作成・設定方法。

前もって、ソフトウェアiSCSIイニシエーターとして使用できるVMkernelポートを準備してある事を前提条件とします



ソフトウェアiSCSIアダプタの追加方法

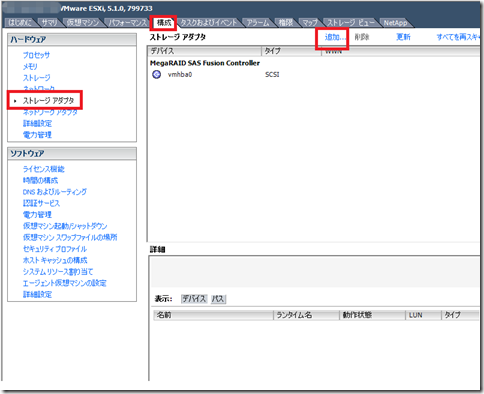

ESXiの「構成」-「ストレージアダプタ」から「追加」ボタンを押します



１、add Storage Adpter(Add Software iSCSI Adapter)

２、新規ソフトウェアiSCSIアダプタの追加

iSCSIソフトウェアアダプターが追加されました



iSCSIソフトウェアアダプターとVMkernelを関連付ける方法

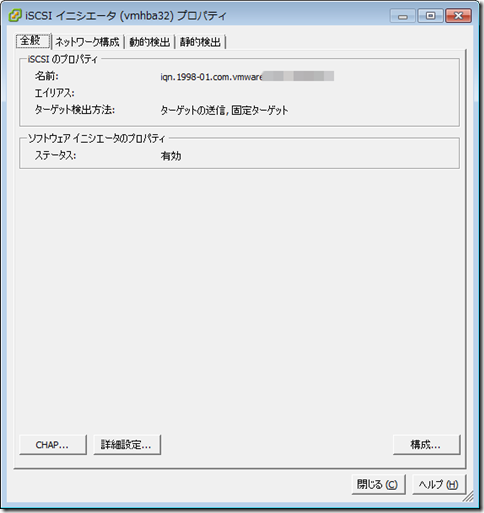

１、上記、iSCSIソフトウェアアダプタを右クリックし「プロパティ」を開きます

２、「ネットワーク構成」タブで「追加」ボタンを押します

ソフトウェアiSCSIイニシエーターはVMkernelがチーミングで冗長化されていると追加できません！

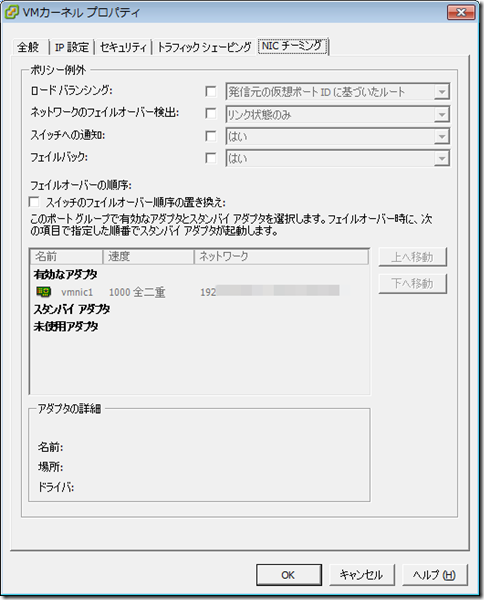

NICチーミングで物理NICが冗長化されていないVMkernelポートが必要です(以下の画像のように)

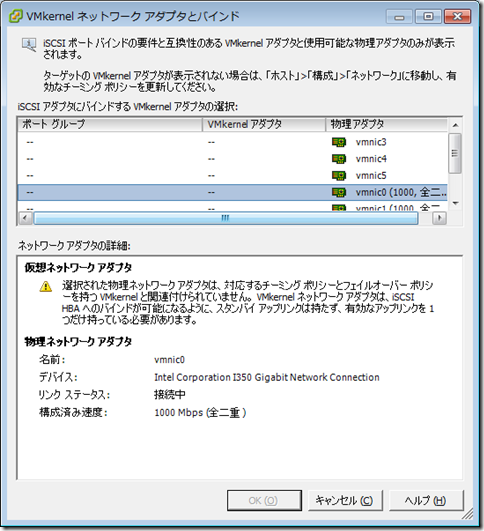

３、VMkernelアダプタを選択し「OK」します



iSCSIソフトウェアイニシエーターのアダプタを冗長化させる場合。ポートバインディング

iSCSIソフトウェアイニシエーターのアダプタにはNICチーミングが出来ませんでした。
以下の3点を実行・確認しiSCSIのパスを冗長化させます。



• iSCSIソフトウェアイニシエーターのプロパティの中に複数のVMkernelアダプタがある事

iSCSIソフトウェアイニシエーターのアダプタを冗長化させたい場合は「VMkernelポートバインド」に複数のVMkernelアダプタを追加します



• 仮想スイッチのVMkernelポートでポートバインドが「有効」になっている事

ESXiの「構成」タブの「ネットワーク」、仮想スイッチの「プロパティ」では
VMkernelのiSCSIポートバインドが今まで「無効」だったのに勝手に「有効」になります



• iSCSIターゲットへのパスの選択ポリシーを「ラウンドロビン」に変える事

この三点が確認できれば、iSCSIのパスを冗長化出来ます。
